Руководство по освещению полей для гольфа и тренировочных площадок.

Оглавление

Введение

Основные преимущества перехода на современное светодиодное освещение для полей для гольфа.

Освещение поля для гольфа против освещения тренировочного поля.

Как выбрать идеальные светодиодные светильники для гольф-полей?

Рекомендации по планировке и проектированию освещения для полей для гольфа.

Сертификаты безопасности, долговечности и производительности

Часто задаваемые вопросы

Введение

Ландшафт гольфа меняется. Это уже не исключительно дневной вид спорта, определяемый восходом и закатом солнца. В последние годы «ночной гольф» переживает огромный рост, чему способствуют игроки, стремящиеся спастись от изнуряющей дневной жары, и профессионалы, желающие потренироваться после рабочего дня. Для владельцев гольф-полей и тренировочных площадок возможность эффективно осветить поле для гольфа или тренировочную площадку превратилась из роскоши в стратегическую необходимость.

Однако профессиональное  освещение полей для гольфа  — это гораздо более сложная задача, чем просто установка прожекторов для освещения травы. Это высокотехническое искусство. Освещение поля для гольфа требует тонкого баланса: необходимо обеспечить достаточное вертикальное освещение, чтобы игроки могли отслеживать мяч на высокой скорости на фоне кромешной тьмы, и при этом строго контролировать блики, чтобы сохранить комфортные и приятные визуальные ощущения.

Независимо от того, модернизируете ли вы существующее 18-луночное поле для чемпионатов или строите новый коммерческий тренировочный комплекс, понимание различных стандартов для разных зон имеет решающее значение. Это всеобъемлющее руководство подробно расскажет об основных требованиях к освещению, стратегиях планировки и ключевых различиях между освещением поля и тренировочного поля, чтобы помочь вам принять обоснованные проектные решения.

Основные преимущества перехода на современное светодиодное освещение для полей для гольфа.

Переход от устаревших металлогалогенных (MH) ламп к современным светодиодным светильникам для гольфа — это уже не просто технологическая тенденция, а стратегическая инвестиция в бизнес, приносящая немедленную операционную и финансовую отдачу.

1. Увеличение доходов и расширение игрового процесса.

Закат не должен определять время закрытия. Высококачественное освещение значительно продлевает время игры, позволяя заведениям извлекать выгоду из прибыльного вечернего пика. Будь то увеличение количества стартовых часов на поле для гольфа с 18 лунками или повышение оборачиваемости тренировочных площадок с помощью высококачественного  освещения для тренировочных полей , работа в ночное время напрямую максимизирует рентабельность инвестиций и увеличивает общую выручку.

2. Превосходная видимость и высококачественный игровой процесс.

Отслеживание быстро летящего мяча для гольфа на фоне темного неба требует исключительной четкости. Усовершенствованные светодиодные светильники обеспечивают освещение с высоким индексом цветопередачи (CRI > 80), имитирующее естественный дневной свет, гарантируя, что белый мяч будет выделяться с высокой контрастностью на фоне зеленого газона. Кроме того, светодиоды устраняют зрительную усталость и обеспечивают высокую равномерность освещения, предотвращая появление мешающих теней в виде «зебровых полос» на фервее и грине.

3. Энергоэффективность и значительная экономия на техническом обслуживании.

Современные светодиодные  прожекторы  и светильники для тренировочных площадок потребляют до 70% меньше энергии, чем металлогалогенные лампы, при этом обеспечивая превосходную светоотдачу. Помимо экономии электроэнергии, светодиоды обладают сроком службы, превышающим 50 000 часов. Это практически исключает проблемы с техническим обслуживанием, избавляя управляющих объектами от необходимости арендовать дорогостоящие подъемники, прерывать игру и рисковать повреждением газона из-за частой замены ламп.

4. Соблюдение требований по охране темного неба и снижение рассеивания света.

Поля для гольфа часто расположены рядом с жилыми районами, где световое загрязнение и свечение неба часто вызывают жалобы соседей. Современные светодиоды решают эту проблему благодаря высокоточной оптике. Использование усовершенствованных асимметричных линз и антибликовых козырьков направляет свет исключительно на игровые зоны, вдали от окружающих участков. Это обеспечивает соответствие муниципальным постановлениям о световом загрязнении и международным стандартам защиты темного неба.

Освещение поля для гольфа против освещения тренировочного поля.

Распространенное заблуждение среди владельцев объектов заключается в том, что  освещение поля для гольфа  и  освещение тренировочного поля для гольфа  по сути одно и то же. В действительности, хотя это один и тот же вид спорта, инженерные принципы, оптические требования и проектные решения принципиально различаются.

Для разработки эффективной и экономичной системы крайне важно понимать функциональные различия между этими двумя типами объектов.

Описание объекта и принципы его функционирования

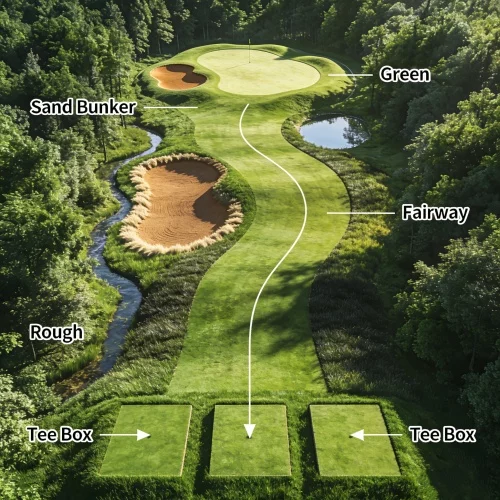

 Поле для гольфа (18 или 9 лунок): Полноценное поле для гольфа отличается огромной площадью и сложным рельефом. Оно состоит из множества отдельных зон, включая площадку для ти, фервей, паттинг-грин, раф, песчаные бункеры и водные препятствия. Поскольку
игроки постоянно перемещаются — пешком или на гольф-карах от лунки к лунке — система освещения должна обеспечивать всестороннее, длительное и захватывающее освещение на обширном трехмерном пространстве, гарантируя безопасность и превосходную ночную эстетику.

l  Тренировочное поле для гольфа:
Тренировочное поле имеет относительно простую и линейную структуру. Оно состоит в основном из одного ряда площадок для ударов (линия ти) и широкой открытой зоны приземления мяча, простирающейся на 150–300 метров (165–330+ ярдов). Это стационарная, однонаправленная тренировочная площадка. Здесь нет гринов для паттинга, которые нужно читать, и нет сложных препятствий, которые нужно преодолевать, поэтому основное внимание уделяется отслеживанию траектории полета и приземления мяча.

Общие требования к освещению для обоих объектов.

Несмотря на структурные различия, оба варианта относятся к профессиональному спортивному освещению и имеют ряд общих, не подлежащих обсуждению стандартов:

Строгий  контроль бликов : В гольфе взгляд игрока постоянно перемещается с земли на небо. Обе системы должны использовать передовые технологии защиты от бликов (такие как специальные козырьки и прецизионные оптические линзы), чтобы гарантировать, что источник света никогда не ослепит игрока во время замаха или завершения удара.

Высокий  индекс цветопередачи (CRI) : Точная цветопередача имеет решающее значение. Для обоих типов объектов требуется минимальный индекс цветопередачи (Ra) ≥ 70, а для объектов премиум-класса часто требуется Ra ≥ 80. Высокая цветопередача обеспечивает резкий контраст между насыщенным зеленым цветом газона и ярким белым цветом мяча для гольфа, что облегчает визуальное отслеживание.

Высокая  равномерность освещения : свет должен плавно переходить по траве. Дизайнеры освещения должны обеспечить высокую равномерность освещения, чтобы полностью исключить чередование светлых и темных участков (ужасный эффект «зебровых полос»), который может вызывать зрительную усталость и нарушения восприятия глубины.

Стандарты долговечности  и безопасности : Учитывая суровые условия эксплуатации на открытом воздухе, светильники для обоих типов применения должны обладать высокой степенью защиты IP66 (водонепроницаемость и пылезащита), ударопрочностью IK08+ и мощными устройствами защиты от перенапряжения (SPD), способными выдерживать сильный дождь, удары молнии и случайные падающие мячи для гольфа.

Основные различия в световом дизайне

Разница между этими двумя объектами заключается в способе распределения и проекции света.

1. Проектирование освещения поля для гольфа (комплексное, комплексное, высокого стандарта)

Освещение реального поля для гольфа — это чрезвычайно сложная инженерная задача, требующая трехмерного пространственного освещения и различных уровней интенсивности.

(1)  Различные стандарты освещенности в зависимости от зоны : не всем видам травы требуется одинаковая яркость.

Для  игры в гольф на гринках  требуется максимально высокая освещенность (обычно 200–250 люкс). Игрокам необходима абсолютная четкость изображения, чтобы различать едва заметные уклоны и перепады высоты травы.

 Для фервеев  требуется умеренная освещенность (100–150 люкс) с особым акцентом на равномерность покрытия.

Для правильного выравнивания головки клюшки на ти  -боксах  необходим яркий, сфокусированный свет (150–200 люкс), тогда как  в раффе  требуется более низкий уровень освещения, достаточный лишь для безопасного извлечения мяча.

(2)  Многонаправленное перекрестное освещение : Чтобы устранить тени, особенно на поле для гольфа, светильники должны быть направлены под разными углами. Размещение опор — задача очень сложная; дизайнеры должны стратегически расположить опоры, чтобы избежать помех траектории полета мяча, сохраняя при этом общую эстетику ночного ландшафта. Следовательно, общая стоимость системы и сложность установки высоки.

2. Проектирование освещения тренировочной площадки для гольфа (однонаправленное, дальнее проекционное освещение)

Высококачественное  освещение тренировочных площадок для гольфа  представляет собой совершенно иную задачу. Приоритеты смещаются от освещения сложной местности к освещению в темноте на экстремальных расстояниях.

•  Сверхдальнее освещение : Главная задача прожекторов для стрельбища — осветить переднюю зону приземления и вертикальные отметки расстояния на расстоянии 100 м, 150 м и более 200 м. Для этого требуются специализированные светодиодные светильники с чрезвычайно узким углом луча (например, оптика 10° или 25°), способные направлять концентрированный световой поток глубоко на стрельбище.

Упрощенная  схема расположения : В отличие от многонаправленного освещения поля для гольфа, тренировочное поле для отработки ударов использует однонаправленное освещение. Высокие мачты обычно устанавливаются в один ряд позади или непосредственно по бокам от линии удара. Игроки стоят спиной или боком к источнику света.

ü  Распределение бюджета : Для тренировочных площадок (зоны для ударов) требуется лишь комфортная, не слепящая яркость. Большая часть бюджета на освещение и мощность светильников в значительной степени сосредоточена на прожекторах дальнего действия. Поскольку планировка линейная и однонаправленная, дизайн в значительной степени стандартизирован, что приводит к относительно более низкой общей стоимости проекта по сравнению с полем для гольфа на 18 лунок.

Краткое сравнительное резюме

(Ниже приведено краткое справочное руководство, которое поможет владельцам объектов быстро понять различные приоритеты.)

Как выбрать идеальные светодиодные светильники для полей для гольфа ?

Знание стандартов освещения — это только половина дела; для их соблюдения необходимо выбрать именно тот светильник, который идеально подходит. Универсальный подход в освещении для гольфа не работает. Оптические требования к фервею длиной 250 ярдов кардинально отличаются от требований к тренировочной площадке для ударов.

Вот практическое руководство о том, на что следует обращать внимание при оценке мощных светодиодных спортивных осветительных приборов.

1. Оптика и углы луча: точность – это всё.

Сердцем любого спортивного осветительного прибора является оптическая линза. Угол луча определяет, как световой поток распределяется по газону.

l  Для тренировочных площадок (дальняя проекция):
При выборе  прожекторов для тренировочных площадок первостепенное значение имеет освещение дальних зон приземления и целевых гринов. Для достижения такого мощного светового потока на расстоянии более 200 метров необходимо выбирать  светильники с чрезвычайно узкими углами луча (например, линзы 10° или 25°) . Эта высококонцентрированная, симметричная (или узкоспециализированная асимметричная) оптика действует как прожектор, направляя освещение глубоко в поле, не рассеиваясь слишком быстро в ночном небе.

Для  полей для гольфа (широкое и равномерное освещение):
Освещение обширной фервея или сложной площадки для паттинга требует иного подхода. Для стандартных полей эксперты настоятельно рекомендуют  оптику с асимметричным распределением света . В отличие от стандартных симметричных светильников, которые концентрируют свет непосредственно под опорой, асимметричные линзы разработаны таким образом, чтобы точно «направлять» или «распространять» свет вперед и равномерно по траве. Это максимизирует площадь покрытия, обеспечивает высокую равномерность и значительно сокращает потери света, направленного вверх (свечение неба).

2. Усовершенствованные защитные экраны от бликов: защита зрения игрока.

В гольфе игроки постоянно смотрят вверх, чтобы следить за траекторией полета мяча на фоне темного неба. Если они случайно увидят прямой свет от светодиода, возникающий блик может временно ослепить их, испортив удар и впечатления от игры.
Поэтому высококачественные светодиодные светильники должны быть оснащены профессиональными антибликовыми аксессуарами:

Защитные  козырьки (верхние/боковые щитки) : Эти внешние физические щитки действуют подобно козырьку бейсболки, блокируя попадание света назад или вверх в поле зрения игрока или на соседние участки.

Внутренние  решетки (жалюзи) : Для максимального контроля бликов в конструкцию линзы могут быть интегрированы внутренние сотовые жалюзи. Они строго ограничивают световой луч в заданной целевой области, обеспечивая мягкую и комфортную визуальную среду на площадке для удара.

Рекомендации по планировке и проектированию освещения для полей для гольфа.

Даже самые современные светодиодные светильники будут работать плохо, если их установить в неправильном месте. Правильное фотометрическое планирование — это важнейший фактор, связывающий покупку оборудования и обеспечение безупречной игры в гольф в ночное время.

Ниже приведены основные правила проектирования и установки освещения для полей для гольфа.

1. Золотое правило установки клюшки: никогда не ослепляйте гольфиста.

Наиболее серьезная ошибка в проектировании освещения поля для гольфа — это размещение фонарного столба прямо перед игроком.  Основной принцип — это  освещение, направленное вперед (освещение сзади или немного сбоку от игрока) .

На  площадке для удара : столбики следует стратегически разместить за зоной для удара, направляя свет точно в ту сторону, куда бьет игрок.

На  фервее : Поручни обычно располагаются в шахматном порядке вдоль краев фервея (часто скрытые за деревьями или в раффе), под углом внутрь и вперед, следуя траектории игры.

2. Учет высоты столба: чем выше, тем, как правило, лучше.

При планировании инфраструктуры высота опор напрямую влияет как на качество освещения, так и на бюджет проекта. Стандартные опоры для освещения полей для гольфа имеют   высоту от 15 до 25 метров (примерно от 50 до 80 футов) .

²  Физика высоты: Более высокие столбы обеспечивают более крутой угол прицеливания. Это дает два основных преимущества:  во-первых , значительно улучшается равномерность освещения (уменьшаются резкие тени).  Во-вторых , минимизируется блик, поскольку источник света расположен значительно выше естественного угла обзора игрока. Хотя более высокие столбы требуют больших первоначальных инвестиций в сталь и фундамент, они часто позволяют использовать меньшее количество столбов в целом, что компенсирует долгосрочные затраты.

3. Аэродинамика и ветровая нагрузка (EPA)

Поля для гольфа и открытые тренировочные площадки представляют собой обширные открытые пространства, что делает их крайне уязвимыми для суровых погодных условий, сильных ветров и тайфунов/ураганов.

При выборе светильников для 20-метровой мачты необходимо оценить  эффективную проекционную площадь (ЭПП) светильника . ЭПП — это показатель ветроустойчивости светильника.

²  Почему важен низкий показатель EPA: Высококачественные светодиодные спортивные светильники имеют аэродинамическую, тонкую и низкопрофильную конструкцию (низкий показатель EPA). Это снижает аэродинамическое сопротивление и структурную нагрузку на опору светильника во время сильных штормов. Более низкий показатель EPA не только обеспечивает безопасность игроков, находящихся под ним, но и позволяет подрядчикам использовать более легкие и экономичные опоры и бетонные фундаменты, оптимизируя общий бюджет проекта.

Сертификаты безопасности, долговечности и производительности

Поля для гольфа и тренировочные площадки подвергают осветительное оборудование воздействию суровых, непредсказуемых внешних условий — от проливных дождей и ударов молний до физического воздействия случайно попавшего в поле мяча для гольфа. Для обеспечения долгосрочной надежности и безопасности высококачественные светодиодные светильники должны соответствовать следующим минимальным требованиям и иметь следующие сертификаты:

Высокие рейтинги IP и IK.

Высококачественный светильник должен иметь класс защиты не ниже IP66 (полностью пыленепроницаемый и защищенный от мощных струй воды или сильного дождя). Не менее важен класс ударопрочности. Класс IK08 или выше гарантирует, что оптическая линза и корпус выдержат сильный град или прямое попадание мяча для гольфа на высокой скорости.

Надежная защита от скачков напряжения

Поскольку поля для гольфа представляют собой открытые, возвышенные пространства, опоры освещения очень подвержены ударам молнии и скачкам напряжения. Выбранные вами светодиодные светильники должны быть оснащены встроенными устройствами защиты от перенапряжения (SPD) на 10 кВ или 20 кВ для предотвращения катастрофических сбоев в электроснабжении.

Глобальные сертификаты качества

Ищите светильники, соответствующие строгим международным стандартам, таким как UL/cUL (для Северной Америки) и CE/RoHS (для Европы). Кроме того, выбор светильников, сертифицированных IDA (Международной ассоциацией защиты темного неба), гарантирует, что светильник эффективно минимизирует световое загрязнение и свечение неба, обеспечивая соответствие строгим муниципальным правилам зонирования.

Часто задаваемые вопросы

Чтобы помочь операторам гольф-полей и игрокам разобраться в основах ночного гольфа, мы ответили на самые распространенные вопросы ниже.

В: Есть ли освещение на полях для гольфа ночью? / Можно ли играть в гольф ночью?

А: Да, играть в гольф ночью вполне возможно. Хотя не все поля для гольфа на 18 лунок освещены, все большее число первоклассных полей для гольфа, полей для гольфа с лунками пар-3 и почти все коммерческие тренировочные площадки устанавливают мощные светодиодные спортивные системы освещения. Эти специализированные системы обеспечивают видимость, сравнимую с дневным светом, позволяя игрокам безопасно отслеживать траекторию полета мяча даже после захода солнца.

В: В чем основное различие между освещением поля для гольфа и освещением тренировочного поля?

А: Основное различие заключается в цели освещения. Освещение поля для гольфа требует сложного, многонаправленного освещения (перекрестного освещения) на обширной, неровной местности (фервеи, грины, препятствия) для устранения теней и выделения рельефа. В отличие от этого, освещение тренировочного поля для гольфа является однонаправленным; оно в основном направлено на проекцию узкого, высокоинтенсивного луча света прямо вперед для освещения удаленной зоны приземления (более 200 ярдов), при этом обеспечивая комфортное освещение линии ти сзади игроков.

В: Сколько стоит освещение тренировочного поля для гольфа?

A: Стоимость освещения тренировочного поля для гольфа значительно варьируется в зависимости от размера объекта, требуемого уровня освещенности (в люксах), высоты опор и типа установки (новая установка, включающая рытье траншей и установку новых опор) или модернизация до светодиодного освещения. В среднем, высококачественная модернизация освещения стандартного коммерческого тренировочного поля для гольфа с использованием светодиодов может стоить от 20 000 до 60 000 долларов и более. Хотя первоначальные инвестиции значительны, 70%-ное снижение счетов за электроэнергию и отсутствие затрат на техническое обслуживание обычно приводят к полной окупаемости инвестиций в течение 2-4 лет.
