照明電力密度（LPD）：その意味と低減方法

目次

導入

照明電力密度 (LPD) とは何ですか?

LPDがROIとコンプライアンスにとって重要な指標である理由

用途別の代表的なLPD規格

隠れたリスク：低LPD vs. 適切な照明

明るさを落とさずに LPD を減らすにはどうすればよいでしょうか?

ステップバイステップ：施設のLPDを計算する方法

避けるべきLPD設計のよくある間違い

結論

導入

エネルギー規制が厳格化し、電気料金が上昇し続ける中、エネルギー効率は施設管理者や照明設計者にとって「あれば良い」というレベルから必須要件へと変化しました。新築であれ改修であれ、現代の照明プロジェクトにおいて、規制遵守と性能のバランスを決定づける指標が1つあります 。それは照明電力密度（LPD）です。

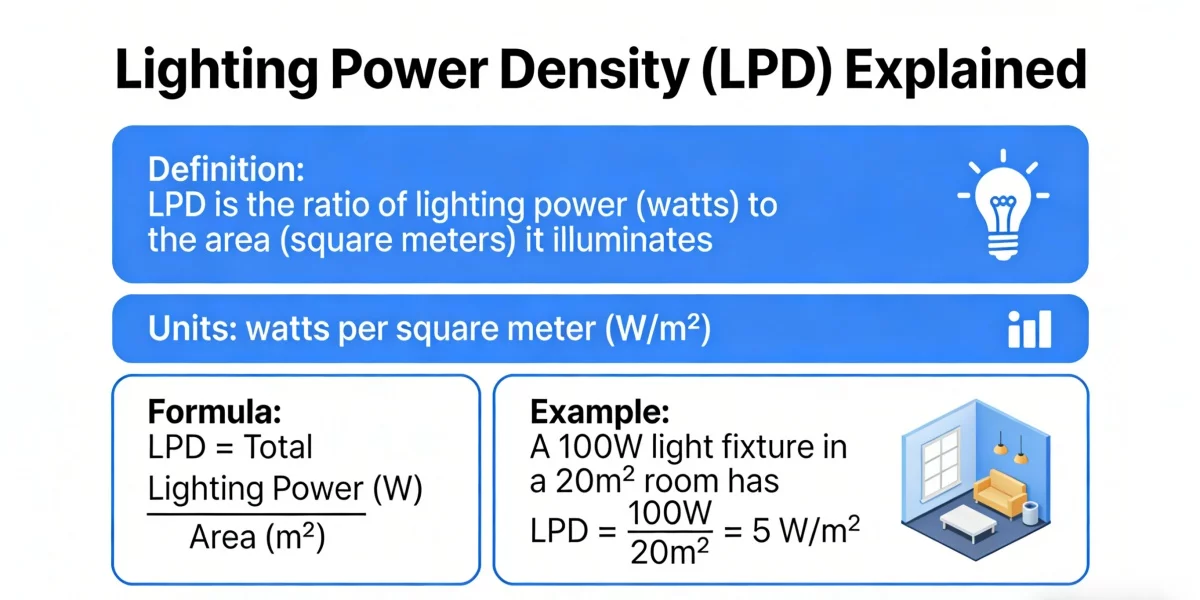

照明電力密度とは？
照明電力密度（LPD）は、空間の照明エネルギー効率を表す指標です。照明電力負荷（ワット）をその空間の総床面積で割った値として定義されます。この単位は通常、 ワット/平方フィート（W/ft²） または ワット/平方メートル（W/m²）で表されます。LPDは、ASHRAE 90.1、IECC、Title 24などのエネルギー基準において、様々な建物タイプに許容される最大エネルギー制限を設定する際に使用される主要な指標です。

しかし、LPD制限を満たすだけでは最終的な目標ではありません。真の課題は、安全性と生産性に必要な 照度レベル（フートカンデラ）を犠牲にすることなく、消費電力を削減することです 。LPDが低いと、薄暗く危険な環境になってしまうのは、設計の失敗です。

このガイドでは、照明電力密度の計算方法、最新のコード要件の解釈方法、そして最も重要な点として、高品質の照明を維持しながら LPD を低減するために照明システムを最適化する方法について詳しく説明します。

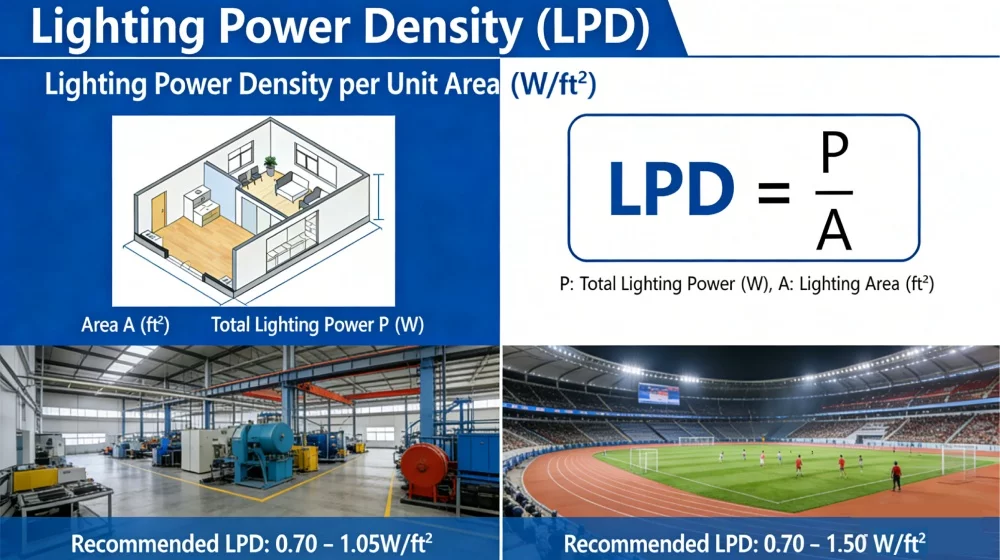

照明電力密度 (LPD) とは何ですか?

照明電力密度（LPD）は、  照明器具の照明面積あたりの電気負荷を表します。これは、照明設計が建築基準を満たすのに十分なエネルギー効率を備えているかどうかを判断するための主要な指標となります。

LPDは照明システムの消費電力のみに焦点を当てており、実際に表面に到達する光量（ルクスまたはフートカンデラ）は考慮しません。これは重要な違いです。LPDは 入力エネルギーを測定するものであり、出力性能を測定するものではありません。

LPD計算式

LPDの計算は簡単です。総照明電力を総床面積で割った商です。

LPD = 総照明電力（ワット）÷ 総床面積（ft²またはm²）

l 総照明電力: これには、バラスト、ドライバー、変圧器を含むすべての照明器具のワット数を含める必要があります (公称ランプワット数だけではありません)。

l 延床面積: 建物または特定の空間の総照明面積。

たとえば、10,000平方フィートの施設で6,000ワットの照明を使用している場合、LPDは次のようになります。6,000
W ÷ 10,000 ft² = 0.60 W/ft²

コンプライアンスのための2つの方法

規制当局の承認を得るために照明計画を提出する場合、設計者は通常、次の 2 つの方法のいずれかを使用して許容される LPD 制限を決定します。

1. 建物面積法：
これは簡略化された方法です。建物の主要区分（例：「製造施設」や「倉庫」）に基づいて、建物全体に単一のLPD上限を割り当てます。計算は高速ですが、柔軟性は低くなります。

2. 空間別方式：
このアプローチでは、個々の部屋またはエリアの種類（例：工場内のオフィスエリアとメインの製造フロア）ごとに特定のLPD制限値を割り当てます。この方式は、廊下の電力を節約し、精密検査ゾーンの照明密度を高めるといった「トレードオフ」を可能にするため、複雑な工業用プロジェクトや複合用途プロジェクトでよく使用されます。

LPDがROIとコンプライアンスにとって重要な指標である理由

LPDはエンジニアリング図面に必須の数値ですが、施設のオーナーや投資家にとっては、財務と運用の健全性に直接影響します。LPDを理解することは、主に以下の3つの理由から不可欠です。

1. 規制コンプライアンス（ASHRAE、IECC、およびTitle 24）

エネルギーコードは法的拘束力を持っています。米国では、  ASHRAE 90.1、 国際エネルギー保存規格（IECC）、カリフォルニア州の厳格な タイトル24 などの規格により、LPDの上限値が厳密に定められています。

これらの規定は約3年ごとに更新され、LPD許容値は一般的に減少傾向（厳格化）にあります。これらの制限を満たさない場合、以下の措置が取られる可能性があります。

l 建築許可の拒否。

l 最終検査に不合格。

l コストのかかる再設計とプロジェクトの遅延。

2. OPEX削減（財務的影響）

LPDは、施設の固定照明コストを最も正確に予測する指標です。物流センター、重工業、スポーツ複合施設などの大規模な施設では、LPDをわずかに削減するだけで、運用コスト（OPEX）を大幅に削減できます。

次の ROI の例を考えてみましょ
う 。50,000平方フィートの倉庫が 24 時間 365 日稼働しているとします。

シナリオ A（標準LPD）：0.60 W/ft²

シナリオ B（最適化されたLPD）：0.45 W/ft²（高効率LEDにより実現）

差は 0.15 W/ft²で、  7,500 ワット の負荷節約に相当します。

これにより、1 年間 (8,760 時間) で 65,700 kWhを節約できます。

平均商用料金が 0.12 ドル/kWh の場合、  LPD を最適化すると、メンテナンス費用の節約を除く、電力削減のみで年間約 7,884 ドルを節約できます。

3. 持続可能性とESG目標

現代の企業にとって、LPDは環境管理の重要業績評価指標（KPI）です。LPDを削減することで、施設の スコープ2  （購入した電力からの間接的な排出）の炭素排出量を直接削減できます。

さらに、低 LPD 設計は 、不動産価値と企業の評判を高めることができるLEED (Leadership in Energy and Environmental Design)などのグリーン ビルディング認証を取得するための前提条件です。

用途別の代表的なLPD規格

照明には「万能」は当てはまらないことを理解し、エネルギーコードは空間の機能に基づいて大きく異なります。無菌手術室、高速組立ライン、養鶏場はそれぞれ視覚的な要件が大きく異なり、許容される電力密度も異なります。

以下の表は、最新の規格（  ASHRAE 90.1-2019 や IECC 2021など）に基づいた一般的なLPD許容値の概要を示しています。要件が一般的な商業施設から特殊な産業環境へと移行していることにご留意ください。

洞察：コンプライアンスの「動く標的」
これらの数値は静的なものではないことに注意することが重要です。エネルギーコードは通常 3年周期で更新され、LPD許容値は1周期ごとに約5～10%ずつ引き下げられます 。今日はかろうじてコードに適合している照明設計でも、3年後の改修では不適合になる可能性があります。

 将来を見据えた施設管理者は、インフラストラクチャを「将来対応型」にするために、現在のコード制限より 15 ～ 20% 低い値を目指す必要があります 。

隠れたリスク：低LPD vs. 適切な照明

エネルギー コストを削減し、厳しい規則を満たす競争の中で、多くの施設管理者が「ワット数の罠」に陥っています。

ワット数トラップとは、LPDを可能な限り低くすることが常に最良の設計選択であるという誤った考えです。ワット数を下げると電気代は下がりますが、LPDはあくまでも 入力指標（消費電力）であり、出力品質 （照射される光量） については全く示唆しません 。

効率の高い照明器具やより優れた光学系にアップグレードせずに、単にワット数を下げることによって LPD を削減すると、技術的には「エネルギー効率が高い」ものの、運用上は機能不全に陥る環境が生まれてしまうリスクがあります。

LPDが低いからといって、照明品質が犠牲になるべきではありません。 この不均衡が特定の業界に及ぼす脅威は以下のとおりです。

1. 工業・製造業：安全性の妥協

高層製造工場や物流センターでは、LPD を低くしすぎると、  床面のフートカンデラ (fc) が不十分になったり、ラックの垂直照明が不十分になったりすることがよくあります。

リスク: 影によって、つまずく危険やフォークリフトの通路が隠れてしまいます。

コスト: 視界不良による安全事故や品質管理 (QC) エラーが 1 回発生すると、5 年分以上のエネルギー節約が失われる可能性があります。

2. スポーツ施設：「ゼブラ効果」

スポーツ照明では、プレーヤーがボールを追跡し、観客が試合を追えるように、水平方向と垂直方向の均一性が高くなければなりません。

リスク: ビーム拡散の少ない低出力照明器具を使用して LPD 計算を「ごまかす」と、ホット スポットや暗い部分 (「ゼブラ効果」) が頻繁に発生します。

コスト: 会場は​​公認プレイや放送に使用できなくなり、視覚的な追跡が不十分なためプレイヤーの安全が脅かされます。

3. 農業と畜産：生物学的影響

光が視覚のためだけの倉庫とは異なり、養鶏や養豚の現場では光は生物学的な誘因となります。

リスク: 電力を節約するために過度に調光すると、動物の光周期 (昼/夜サイクル) と摂食行動が乱れる可能性があります。

コスト：生産量（肉類・卵類）の低下と成長率の低下。この分野では、 スペクトルと強度がエネルギー節約効果を上回る。

重要なポイント：プロフェッショナル照明のアップグレードの目標は、分母（ワット）を下げることだけでなく、分子（ルーメン）を維持または向上させることです。真の効率とは、必要なフットカンデラを最小限の電力で達成することであり、単に電力を削減して暗闇を受け入れることではありません。

明るさを失わずに LPD を減らすにはどうすればよいでしょうか?

現代の照明デザインの課題は、言うのは簡単ですが、実行するのは難しいことです。 ルーメン (明るさ) を高く保ちながら、ワット (LPD) を下げるにはどうすればよいのでしょうか。

このバランスを実現するには魔法は必要ありません。エンジニアリングが必要です。照明電力密度を効果的に低減するには、以下の3つの技術的な柱に焦点を当ててください。

1. 発光効率（lm/W）を最大化する

LPDを下げる最も直接的な方法は、光源自体の効率を向上させることです。発光効率は、消費電力1ワットあたりに器具がどれだけのルーメンを発するかを表します。

l 従来の技術: 400W メタルハライド ランプでは、約 60 ～ 70 lm/W (システム効率) しか供給できない場合があります。

l 標準 LED : 一般的な LED の明るさは、120 ～ 130 lm/W 程度です。

l 高性能 LED : LPD を大幅に削減するには、定格160 lm/W 以上の照明器具が必要です。

計算：130 lm/Wの照明器具から170 lm/Wの照明器具に切り替えると、同じ光量を保ちながら、総ワット数を約25%削減できます。これが、  Ceramicliteの高効率LED照明器具のようなソリューションが採用されている理由です。 厳しいエネルギー上限が設定されたプロジェクトでは、多くの場合、指定されます。これにより、設計者は施設の照明を落とさずにコードを満たすことができます。

2. 精密光学（配光）

無駄な光はエネルギーの無駄です。背の高いラックが並ぶ倉庫では、標準的な「フラッド」ビームは光をあらゆる方向に拡散させ、ラックの上部や上部の壁を照らしてしまいますが、そこには本来の目的はありません。

解決 策：アプリケーション固有の光学系を使用します。例えば、 長方形光学系や通路光学系は、 ビームをラックの垂直面に沿って床に正確に照射します。

l 結果: より多くの光が対象領域 (作業面) に当たるため、ワット数の低い器具を使用して必要なフットカンデラ レベルを達成でき、LPD を効果的に下げることができます。

3. インテリジェント制御システム

LPD は最大潜在電力に基づいて計算されますが、現代のエネルギーコードでは制御の価値が認識され始めています。

l 占有センサー: 倉庫内の誰もいない通路の照明を自動的に暗くしたり消したりします。

l 日光採光: 天窓のある農業用納屋や格納庫では、自然光が十分な場合、センサーが電灯を暗くします。

l タスクチューニング: ハイエンドの出力を「トリミング」する(最大輝度を 80% に設定するなど)と、過剰な照明を防ぎ、照明器具の寿命を延ばします。

ステップバイステップ：施設のLPDを計算する方法

照明電力密度（LPD）の計算は  、監査または設計段階における重要なステップです。工場の改修でも、新しいスポーツ施設の計画でも、以下の3つのステップで現在のLPDまたは将来のLPDを算出できます。

ステップ1：システム全体のワット数を監査する

LPD 計算で最もよくある間違いは、照明器具のワット数ではなくランプのワット数を合計してしまうことです。

² ルール: 入力ワット数 (システムワット)を使用する必要があります。

² 例: 照明器具に「200W」の LED チップが搭載されていても、ドライバがさらに 10W を消費するため、合計入力は 210W になります。

² アクション: すべての器具タイプをリストし、数量を掛けてワットの合計を算出します。

ステップ2：照らされた床面積を測定する

スペースの総照明床面積を決定します。

² 含める: 外壁内の照明が当たるすべてのエリア。

² 除外: 照明のない構造上の空洞または地域の規則で特に除外されている領域 (ただし、ほとんどの規則では延床面積を使用します)。

² 注: 目標の測定基準と一致するように、測定値が平方フィート (ft²) または平方メートル (m²) 単位で入力されていることを確認してください。

ステップ3: 数式を適用する

システムの合計ワット数 (手順 1) を総床面積 (手順 2) で割ります。

計算:システム総ワット数 ÷ 総面積 = LPD

プロのヒント:「コントロールクレジット」を忘れずに

多くのエネルギー コード (IECC や ASHRAE 90.1 など) では、  「電力調整係数」(PAF) または制御クレジットが提供されています。

つまり、高度な制御（施設の調整やオープン オフィスの占有センサーなど）をインストールすると、コードを使用して計算された LPD ワット数を数学的に削減できるようになります。

実際のメリット: これにより、必要に応じて、ワット数がわずかに高い (明るい) 照明器具を設置できるようになります (照明器具がインテリジェントに制御されている場合)。これにより、厳格なコンプライアンス チェックに合格しやすくなります。

避けるべきLPD設計のよくある間違い

LPDの計算は単なる数学ですが、LPDを考慮した設計は芸術です。経験豊富な施設管理者でさえ、エネルギー検査には合格しても日常業務で失敗するという落とし穴に陥ることがあります。以下に、注意すべき最も一般的な3つの誤りを挙げます。

間違い1：天井の高さと梁の角度を無視する

照明電力密度 0.60 W/ft² は、12 フィートのオフィスと 40 フィートの倉庫では動作が大きく異なります。

² 罠: すべての「平方フィート」を同じように扱うこと。

² 現実：高天井アプリケーション（産業用／スポーツ用）では、光が作業面に到達するまでに非常に長い距離を移動する必要があります。LPDを低く抑えるために、ワイドビームの照明器具を高い設置高さで使用すると、ほとんどの光が壁やラックの上部に散乱し、床面が暗くなってしまいます。

² 解決策: 天井が高い場合、必ずしもワット数を増やす必要はありません。  消費電力を増やすことなく床まで光を届けるために、より狭い光学系が必要です。

間違い2：「公称」ワット数と「システム」ワット数を混同する

² 罠: LED チップまたはマーケティング パンフレットに印刷されているワット数 (例:「100W ランプ」) に基づいて設計すること。

² 現実：エネルギーコードは回路全体の負荷を測定します。「100W」の照明器具は、実際にはLEDチップに加え、駆動効率の低下と冷却ファンによる電力を消費します。実際の消費電力は110Wまたは115Wになる場合があります。

² 解決策：技術仕様書に記載されている入力ワット数を常に使用してください。この10～15%の差異を無視すると、プロジェクト全体がTitle 24またはASHRAE監査に不合格になる可能性があります。

間違い3：均一性を犠牲にする（「ゼブラ効果」）

² 落とし穴: 照明器具の数を減らして LPD の合計を下げるために、照明器具の間隔が広すぎること。

² 現実：これにより、明るい光と暗い影のプールが生まれ、いわゆる「ゼブラ効果」が発生します。倉庫では、明るい場所と暗い場所を移動するフォークリフト運転手の目の疲労を引き起こします。スポーツでは、ボールが「ストロボ」のように光って見えたり、影の部分に消えたりすることがあります。

² 解決策：少数の器具を最大出力で使うよりも、ワット数が低い（または調光された）器具を多く使う方が効果的です。均一性が安全の鍵となります。

結論

照明電力密度は 単なる規制上のハードルではなく、運用効率と環境責任の間の重要なバランスポイントです。

しかし、施設が暗すぎて安全に作業できない場合、紙に書かれたLPDの数値が低くても意味がありません。現代の照明設計の目標は、単に「ワット数を削減する」ことではなく、 優れたLED技術、精密な光学系、そしてインテリジェントな制御によって、ワットあたりのルーメンを最大化すること です。

製造工場の改修、競技場の照明、家畜小屋での動物の成長の最適化など、どのような場合でも適切な戦略を採用すれば、コンプライアンスを競争上の優位性に変えることができます。
